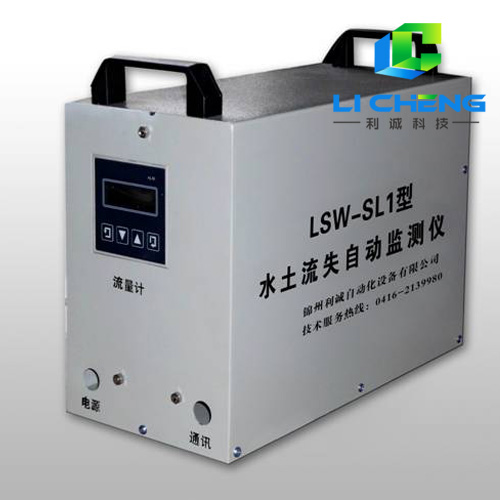

LSW-SL1型水土流失自動監測儀

產品概述：

我們在水保實驗工作中，無論是測量徑流場或小流域水土流失的數據時，都會出現大量的人工工作，測量造成了許多工作上的不方便，我公司NTS-SL1型水土流失自動監測儀產品研發成功后，代替了大量的人工工作，經多年實驗和使用下來，流量的誤差在2‰以內。泥沙含量的誤差在3%以內，產品的性能和外觀經長時間的更新，已得到長足的進步。

本系統可自動監測、存儲、遠傳各監測點徑流流量、泥沙含量的時空變化過程，可實時觀測，也可本地下載，從而實現水土流失監測點的泥沙含量、徑流量的實時動態自動化遠程觀測。

該水土流失自動監測站由自主開發的水土流失自動監測站工作管理/數據采集存儲主控機、含沙量測量傳感器、流量傳感器組成。

數據采集管理主控機采用工業控制級標準，含MPU開發的智能控制管理、數據采集/存儲的控制器。系統可在市電和太陽能電池（含備電）支持下工作。正常情況下，系統處于休眠狀態。在有降雨或徑流產生時，系統自動上電啟動，各傳感器開始工作，系統按照設定的工作要求測量、采集存儲傳感器數據。系統自備硬盤，可以存儲大量數據。通過通訊口可實時動態向上位計算機傳輸各傳感器測量結果。也可以應上位計算機的要求，向上位計算機發送存或清除儲存的數據。上位計算機可以顯示轉換后泥沙含量、徑流量、輸沙量的過程數據和下載的歷史記錄數據。并可以打印報表。

系統組成：

1、水土流失自動監測站工作管理/數據采集存儲器。

2、含沙量測量傳感器。

3、數據遠程傳輸設備。

4、太陽能電池供電（可選配件）。

5、專門用于野外徑流小區的拉力應變動態泥沙流量監測傳感器。

6、計算機控制管理分析軟件組成。

7、操作使用說明書。

儀器用途：

本產品應用于滿足水土保持科研、管理、生產實際中水土保持主要相關參量的觀測。可以根據需要，提供下列實時、準確的數據：

1、 降雨量、降雨歷時、雨強隨時間的變化；

2、 小流域卡口站產流量、水流含沙量、流域產沙量/輸沙量及其隨時間的變化；

3、 野外徑流小區徑流流量、徑流泥沙含量、徑流輸沙量，及其上述參數隨時間的變化；

4、 室內人工模擬降雨坡面產流的流量、水流含沙量、徑流輸沙量及其隨時間的變化；

5、 河流水流含沙量；

6、 系統以實時在線狀態進行動態監測；

7、 大量數據的采集與存儲；

8、 測量數據的匯總、報表；

9、 通過計算機網絡進行測量數據的有線（固定電話）獲取。

產品特點：

1、全天候無人值守，自動測量存儲：徑流量、徑流含沙含量、輸沙量。

2、供電：實時數據自動采集、存儲可斷電工作 7 天。

3、水土流失自動監測站工作管理數據采集存儲主控機可本地存儲大量數據，可在現場通過 R232 接口下載數據；或在有遠程請求時通過 Modem向管理中心傳輸數據。

4、太陽能供電，平時無降雨或徑流時常規狀態為省電休眠狀態。

5、具有在上位計算機上在線實時監測、顯示各測量參數動態過程及曲線、歷史數據下載功能。

6、可現場在數據管理主控機上自由設置采樣頻率及調校時鐘。

7中心控制計算機軟件可以根據采集到的數據繪制徑流、泥沙含量，制表，場次，徑流量，入滲量，水土流失量等。

  8、計算機內已預存主要量水堰計算模型，由使用者選擇確定。

技術指標：

1、流量測量可根據現場的實際使用情況分為三類：管道式流量、潛水式流量、明渠式流量，以下分別對三種流量進行技術指標介紹說明。

  （1）管道式流量

（2）潛水式流量

（3）明渠式流量

2、含沙量測量
